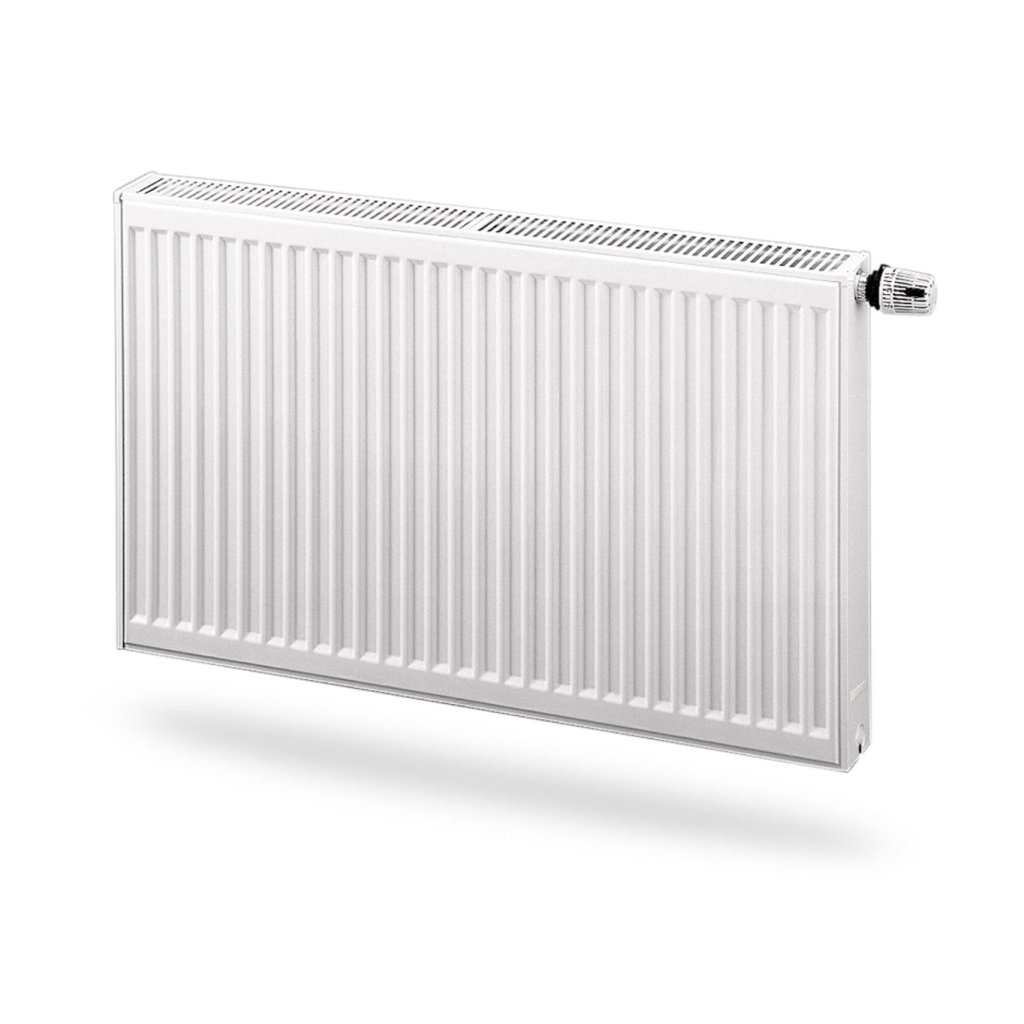

RADIATOR 21VC VYSKA 900 PURMO SPODNE PRIPOJENIE
Kód: F072109004011300 F072109005011300 F072109006011300 F072109007011300 F072109008011300 F072109009011300 F072109010011300 F072109011011300 F072109012011300 F072109014011300 F072109016011300 F072109018011300 F072109020011300 F072109023011300 F072109026011300 F072109030011300 Zvoľte variant
Podrobný popis
Panelové radiátory s konvekčnými prvkami a zabudovaným termostatickým ventilom, bočné povrchy pokryté krytmi, vrchný povrch prikrytý krytom typu grill. Zabudovaná prípojná zostava umožňuje napájanie radiátora zo spodu ako aj z boku. Dva dolné prípojné otvory na napájanie od podlahy a štyri bočné prípojné otvory v každom rohu radiátora. Všetky otvory s vnútorným závitom½″. Napájanie od podlahy v radiátoroch CV11 štandardne z pravej strany. V radiátoroch CV22 a CV33 môže byť taktiež z ľavej strany po obrátení radiátora. Potrubie napájania radiátora by malo byť pripojené vždy ďalej od okraja radiátora, avšak spätné potrubie bližšie k okraju radiátora. Radiátor obsahuje ventilovú vložku Heimeier alebo Oventrop so vstupnou reguláciou.
Technické údaje
| Materiál: | hlboko lisovaný, s malým obsahom uhľa, valcovaný za studena FePO1 |
| Hrúbka plechu: | z ktorého sa lisujú dosky radiátorov: 1.25 mm z ktorého je vykonané konvekčné rebrovanie: 0.5 mm |
| Rázvor vodorovných vodných kanálov: | 33 1/3 mm |
| Výška radiátorov: | 300, 450, 600, 900 mm |
| Dĺžka radiátorov: | 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm |
| Maximálny pracovný tlak: | 10 bar |
| Skúšobný tlak: | 13 bar (počas výroby) 12 bar (po nainštalovaní) |
| Maximálna teplota: | 110°C |
| Farba: | RAL 9016 biela, iná na objednávku |
| Základná vrstva: | KTL II – kataforéza druhej generácia |
| Vrchná vrstva: | elektrostaticky nanášaný práškový lak |
| Výroba: | v súlade s BS EN ISO 9001 certifikát FM 32533 ako aj BS EN ISO 14001 certifikát EMS 75685, kontrolovaný British Standards Institution |
| Osvedčenie zhodnosti s: | PN-EN 442 |
| Hygienický atest: | HK/B/0050/01/2006 |
| Záruka: | 10 rokov |
Spôsoby pripojenia
Bočné jednostranné pripojenie
Je to najpopulárnejšie riešenie, ktoré umožňuje pripojenie radiátorov tak z pravej ako aj z ľavej strany. Potrubie napájania by malo byť pripojené k hornej tvarovke radiátora a odvádzania k spodnej. Opačné pripojenie spôsobuje zníženie tepelného výkonu radiátora o viac ako 30%.
Krížové pripojenie
Odporúčané k radiátorom s dĺžkou viac ako 2000 mm a tiež k tým, ktorých dĺžka štvornásobne prekračuje výšku. Potrubie napájania by malo byť pripojené k pravej alebo ľavej hornej tvarovke a odvádzania k protiľahlej spodnej tvarovke. Opačné pripojenie spôsobuje zníženie tepelného výkonu radiátora o viac ako 30%.
Sedlové pripojenie
Najčastejšie používané v radiátoroch typu C, kde inštalácia ú. k. je vedená v podlahe. Môže byť používaná taktiež v radiátoroch typu H, a ak sa vyberie termostatický ventil tak aj v radiátoroch typu CV a HV. Pri takomto pripojení bude tepelný výkon radiátora nižší cca o 10% ako nominálny výkon.
Podlahové pripojenie
Os poturbia napájania je vždy umiestnená 80 mm od bočného rohu radiátora, avšak os potrubia odvádzania 30 mm. Opačné pripojenie spôsobuje zníženie tepelného výkonu radiátora o viac ako 30 %.
Zavesenia
Zostava vzpier k radiátorom typu: CV11.
Zostava vzpier k radiátorom typu: CV21, CV22, CV33.
